亚洲成av人无码综合在线观看_大陆熟妇丰满多毛xxxx_国产精品jizz视频_宅宅少妇无码_亚洲精品一区二区久

公司新聞

首頁  /  新聞資訊 / 公司新聞

金石三維陶瓷打印機K-D-2助力地方本科院校成功登頂《AMF》期刊


▲ 金石三維陶瓷3D打印機K-D-2

傳統(tǒng)的機械加工方法制造結(jié)構(gòu)復雜的陶瓷零件,存在周期長、加工成本高、嚴重依賴模具等問題。相比較,增材制造技術(shù)在沒有模具的情況下,可實現(xiàn)復雜陶瓷零件的制備。其中,陶瓷光固化成形技術(shù)能夠制備高精度、復雜幾何形狀的陶瓷。相比氧化物陶瓷,灰色氮化物和碳化物陶瓷粉體與光敏樹脂折射率差較大,導致了固化深度的顯著降低,而其較強的紫外光吸收則抑制了樹脂的光聚合。與此同時,氮化物陶瓷的強共價鍵特性也使得其難以燒結(jié)致密化。因此,高紫外光吸收的灰色或者氮化物和碳化物陶瓷的光固化成形及致密化是目前陶瓷光固化成形的技術(shù)難點。

近期,來自萍鄉(xiāng)學院劉耀小組在制備出光固化Si3N4陶瓷漿料的基礎(chǔ)上,通過聚合動力學研究,討論成形工藝參數(shù)對坯體成形精度的影響;采用分段脫脂工藝,系統(tǒng)地分析不同階段的熱脫脂工藝對坯體缺陷的影響。該項研究成果所有實驗均在金石三維陶瓷3D打印機K-D-2上完成,并成功入選最新一期《AMF》期刊。


▲  圖1 45 vol.%Si3N4漿料光固化坯體形貌圖:(a)尺寸圖;(b)單層切片圖

圖1為使用體積分數(shù)45 vol.% 制備的漿料在不同的曝光時間下在X、 Y、Z 軸方向的收縮量。如圖所示,當曝光時間是10 s 時,三個方向上的收量最小。圖2是不同曝光時間下的X、Y軸方向的尺寸精度。由圖可得,不同曝光時間下的尺寸精度符合正態(tài)分布。當曝光時間是10 s時,坯體尺寸誤差在0.02mm范圍內(nèi),精度等級達到IT 7級。

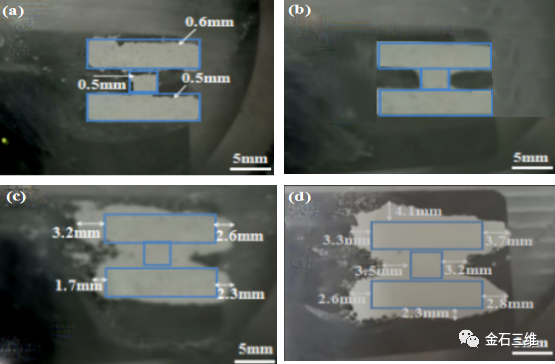

▲ 圖2 45 vol.%Si3N4漿料在不同曝光時間下的單層形貌:(a) 5 s;(b) 10 s;(c) 15 s;(d) 20 s

圖3是切片層厚為20 μm時,用體積分數(shù) 45 vol.% 制備的漿料在不同的曝光時間下固化坯體的側(cè)面形貌圖。從圖中得出,當曝光時間為5 s時,坯體側(cè)面的紋路清晰,而隨著曝光時間的增加,坯體側(cè)面的紋路越來越模糊,當曝光時間為20 s時,坯體側(cè)面紋路模糊,條紋數(shù)增加。這是因為當紫外光首先在薄膜和玻璃的界面及薄膜和漿料的界面上發(fā)生反射,當紫外光再次達到每層界面的下表面后再次發(fā)生反射,最終再固化到漿料上。此時經(jīng)過二次反射后的光線與原來的入射光線形成了一定的偏差,導致漿料出現(xiàn)了過曝光區(qū)域,形成了成形誤差區(qū)域,導致實際曝光的面積比理論的面積要大,出現(xiàn)了紋路現(xiàn)象。

隨著曝光時間的延長,過曝光區(qū)域內(nèi)的范圍增大,成形誤差區(qū)域增大,紋路現(xiàn)象加深。由于Si3N4陶瓷漿料中存在著大量的陶瓷顆粒,這些顆粒的存在會對漿料進行二次或者多次散射,散射開的紫外線在平面內(nèi)散開,使得曝光區(qū)域附近的非曝光區(qū)進行曝光。同時,隨著曝光時間的增大,導致在散射光強遠小于曝光區(qū)域光強,坯體出現(xiàn)的鋸齒紋越模糊,坯體在X軸和Y軸方向的誤差越大。

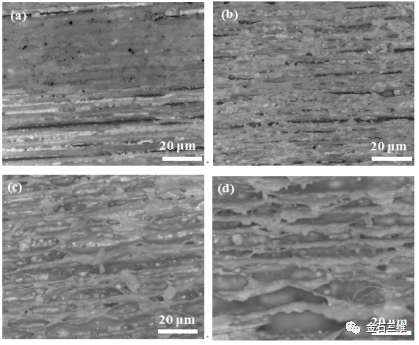

▲ 圖3 45vol.% Si3N4漿料在不同曝光時間下坯體的側(cè)面形貌圖:(a) 5 s;(b) 10 s;(c) 15 s;(d) 20 s

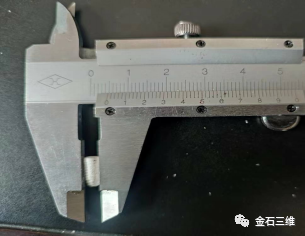

▲ 圖4 光固化陶瓷實物圖


聯(lián)系我們
欧美奶涨边摸边做爰视频| 亚洲av永久中文在线| 午夜福利国产精品视频| 亚洲精品人成无码中文毛片| 少妇高潮av久久久久久| 无码h黄动漫在线播放网站| 伊人久久精品无码av一区| 精品人妻少妇一区二区三区不卡 | 色老板精品视频在线观看| 熟睡中被义子侵犯在线播放| 中文字日产幕乱五区| 亚洲中文字幕无码av永久| 妺妺跟我一起洗澡没忍住| 国产熟女乱子视频正在播放| 女人与公拘交酡过程视频| 内射老阿姨1区2区3区4区| 免费视频欧美无人区码| 亚洲中文无码永久免| 国产精品久久久久无码av| 无遮挡免费高清羞羞视频| 国产精品爆乳奶水无码视频| 97无码视频在线看视频| 国产av人人夜夜澡人人爽| 亚洲精品无码mv在线观看网站| 日本一区二区三区黄色| 亚洲av无码专区在线| 日本丰满熟妇hd| 野花社区www高清视频| 亚洲av成人片无码网站网| 精品无人区无码乱码毛片国产| 乱色欧美激惰| 丁香婷婷色综合激情五月| 熟妇人妻久久中文字幕| 久久久一本精品99久久精品66| 天堂在/线中文在线资源 官网| 亚洲夜夜性无码| 国产综合久久久久久鬼色| 国产黄大片在线观看画质优化| 成人免费视频一区二区| 亚洲成av人无码综合在线观看| 永久免费av无码网站性色av|
